[낚시용품] 높낮이볼트 만들기

조하™ IP : 13f5ff3b446cf66 날짜 : 2019-02-07 17:32 조회 : 14790 본문+댓글추천 : 0


기존의 플라스틱의 볼품없는 높낮이볼트
받침틀을 공들여만들었는데
높낮이볼트가 영..매치도안되고
뽀대가 안납니다
기성받침틀의 높낮이볼트를 이리저리
뒤적거려 맘에드는걸 사려니
가격이 후덜덜합니다
개당 4500원~7000원까지
12개면 최하 54000원에서 84000원까지..
고민끝에 제가 원하는데로 만들기로결정합니다

인터넷을 뒤적이다 다보볼트 넓이25mm로
주문합니다
알미늄과 황동신주 두가지주문
25파이 알미늄은 개당 1000원정도
25파이 검은색은 개당 1650원

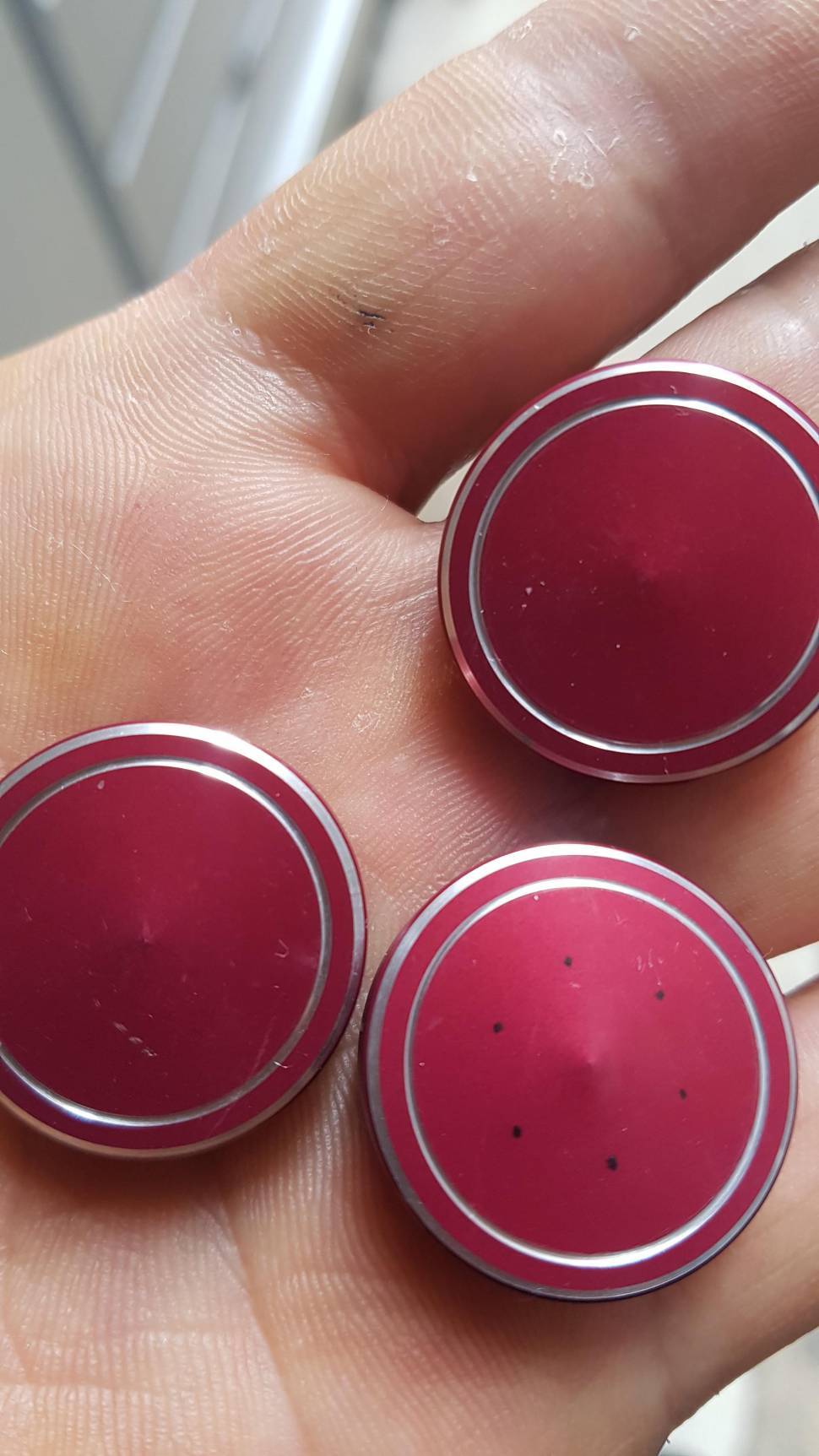

이제 알미늄다보는 빨강색으로 아노다이징합니다

그냥 사용하면 밋밋하고 뽀대가없어
CNC 기계에 상부평면 라인을 그어봅니다

빨강색 라인긋기


두가지다 선두개그었을뿐인데
요로콤 모양이 납니다

이제 볼트를 삽입해야합니다
근데..

다보는 모두 볼트삽입탭이 M8로 동일이더군요
받침틀뭉치는 M6..
우찌해야하나 ..
M8을 M6으로 낮추기위해선 세가지방법이
있읍니다
헬리코일 인서트너트 퀵서트
이외 제가모르는방법이 더있는지는
모르겠네요
어느방법이더좋을까 고민끝에
세가지 모두 주문해봅니다
왼쪽부터 인서트너트 헬리코일 퀵서트입니다
인서트와 퀵서트는 외경치수실수로 포기
헬리코일이 딱맞읍니다
헌데 이넘이 유격이있어 볼트가
삐딱하게 삽입이되네요

그래서 이번에 제가 재료를 구해서
외경M8에 내경M6인서트너트를
직접 제작해보기로합니다

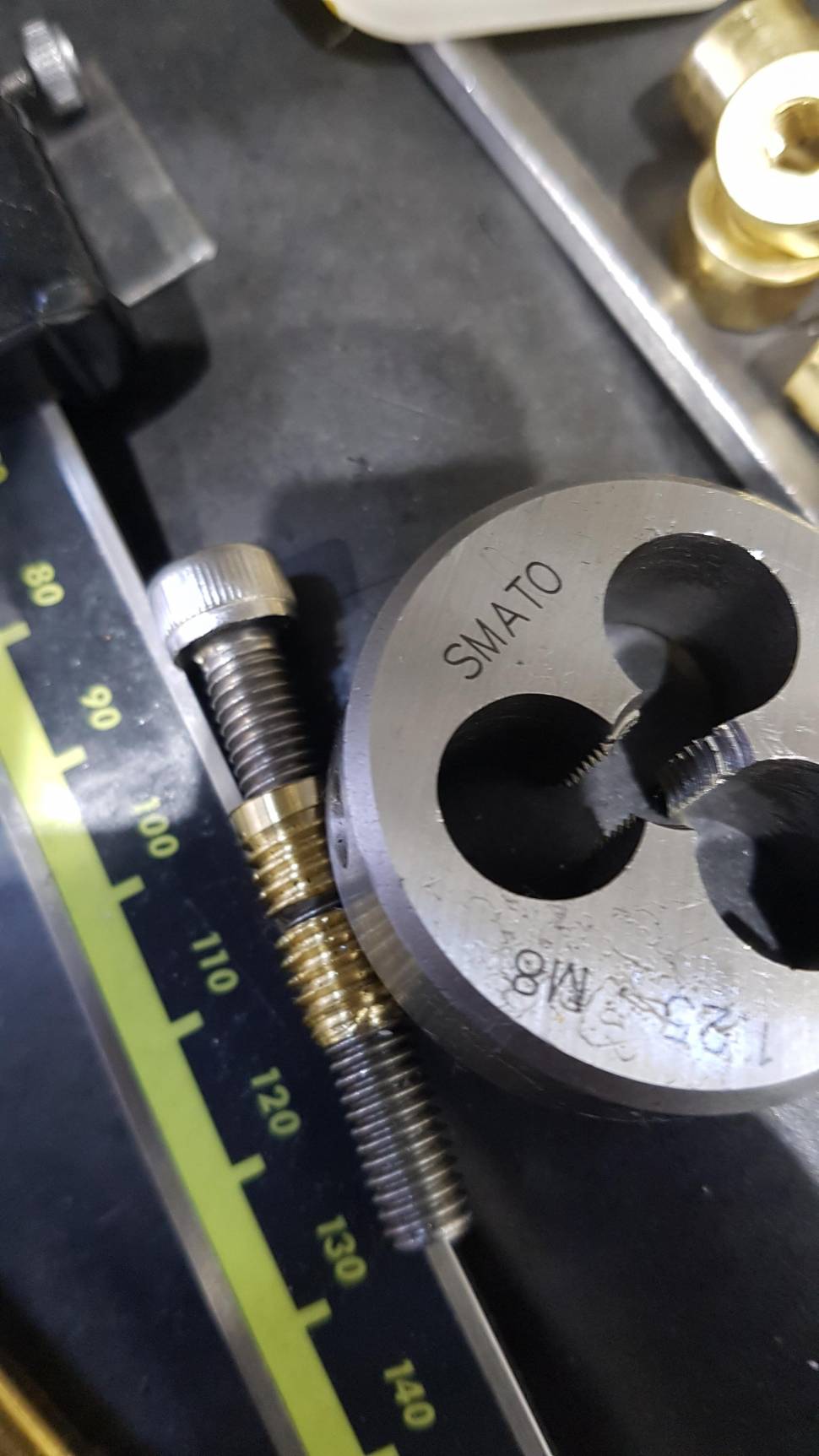

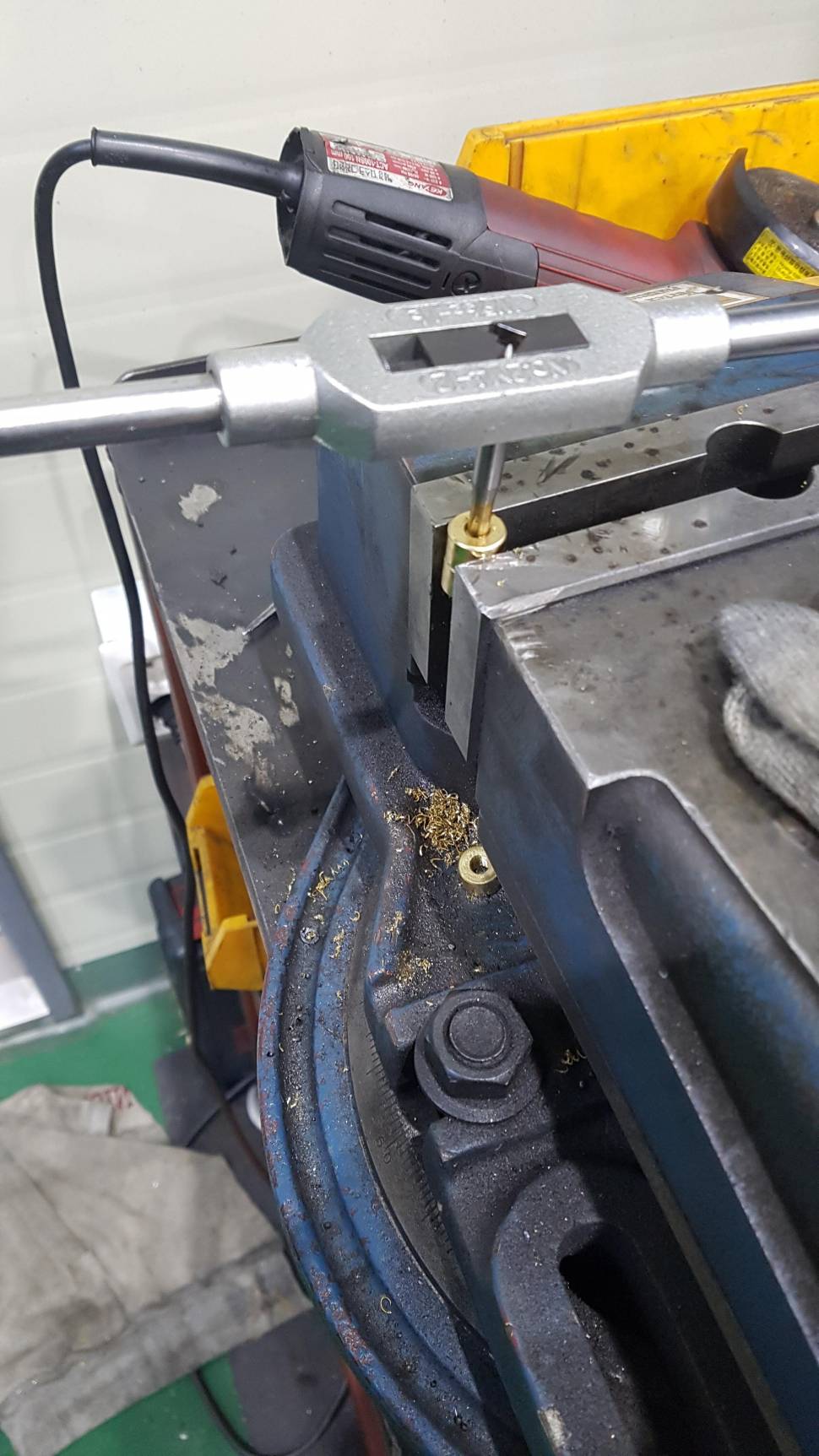

첫번째로 황동신주 제작
실패...ㅜㅜ

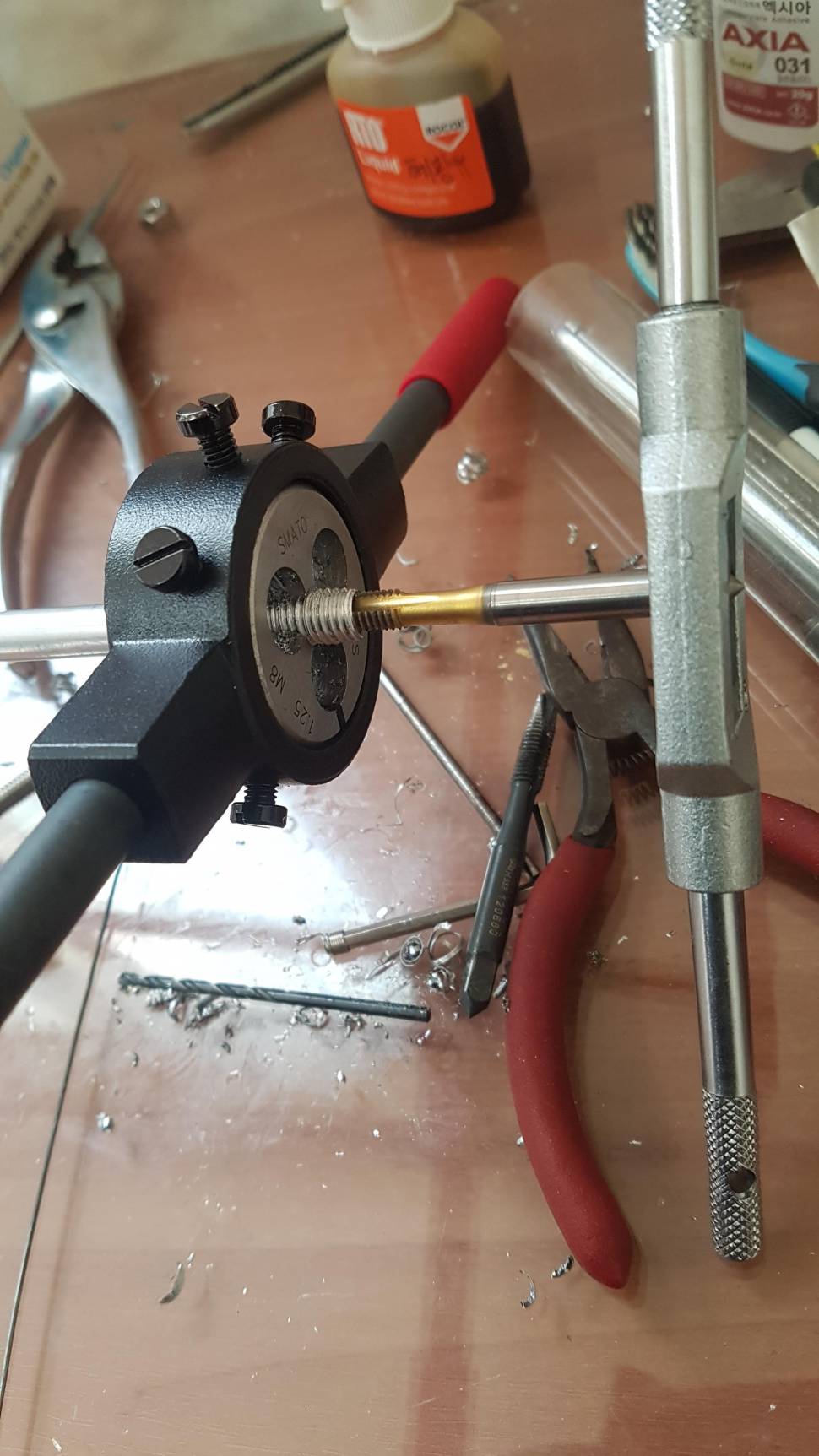

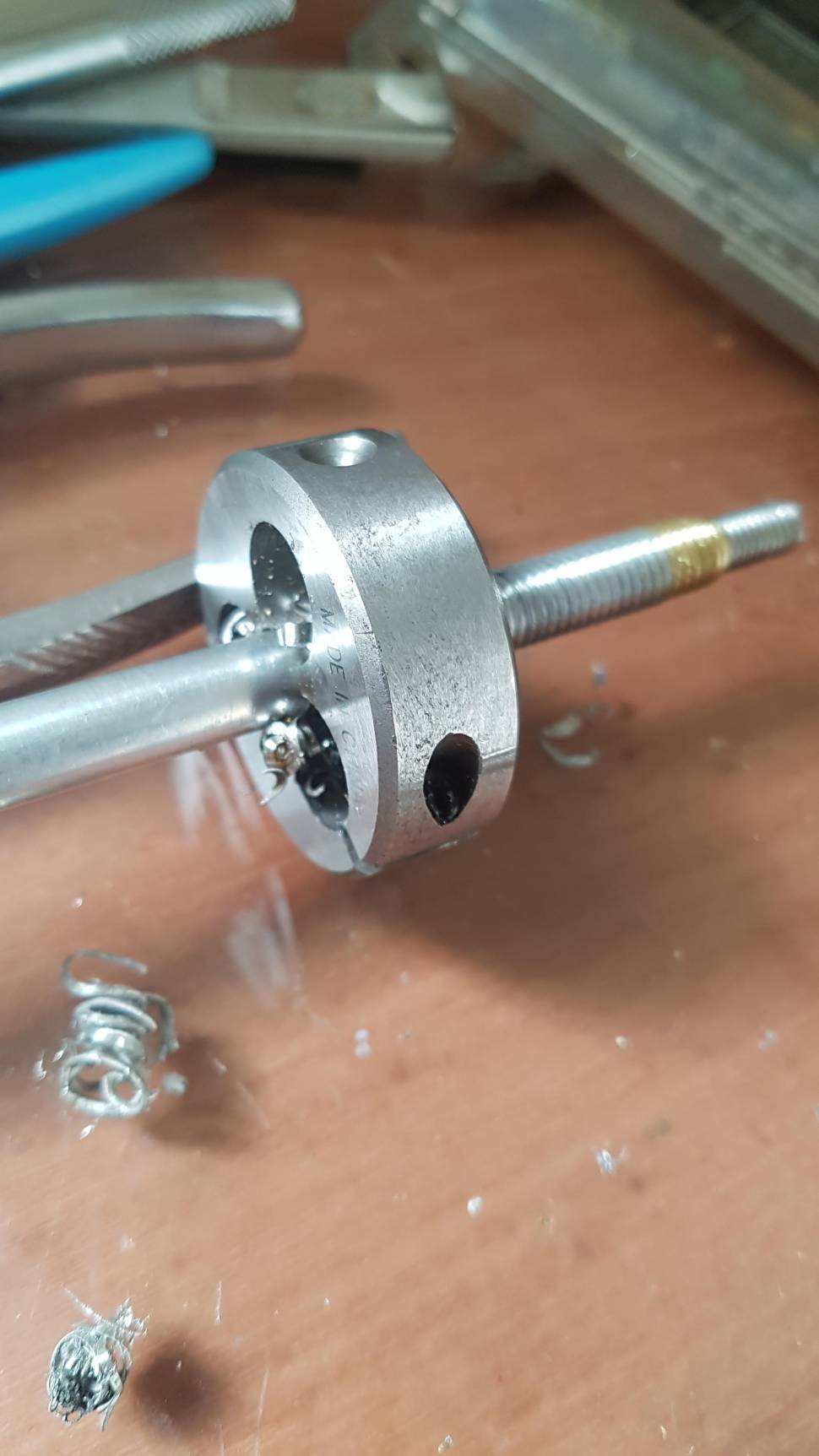

두번째로 알미늄파이프
ㅋ~~~요것도 실패

정확히 실패는아닌데 작은부품이라
깔끔하게 제작이안되더군요

그래서 한달이상 돌고돌아결국엔
헬리코일로 결정 제자리 ㅋㅋ
부속 몇개 만들어보려고
돈들여 고생만했읍니다

이제 조립해봅니다

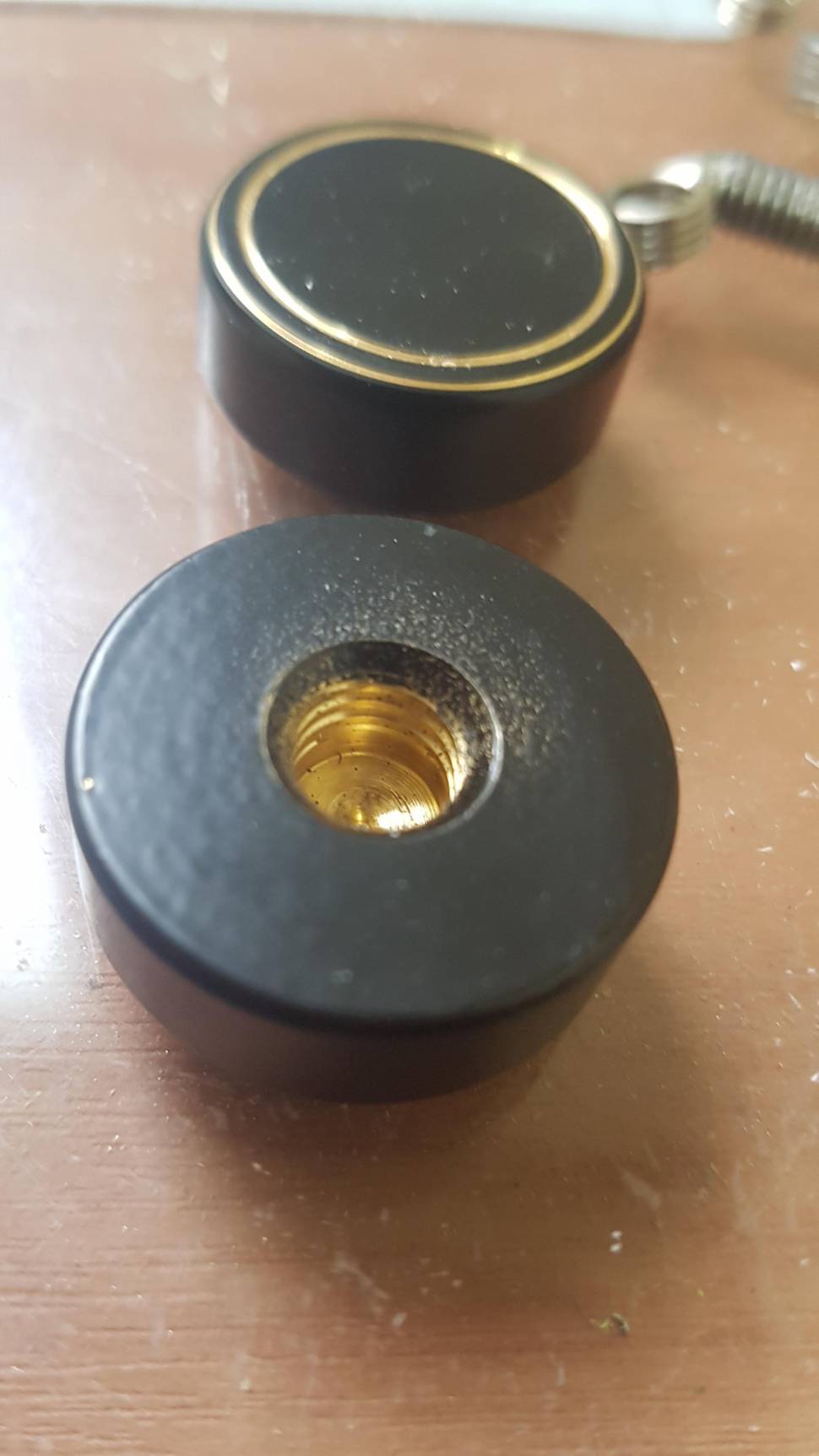

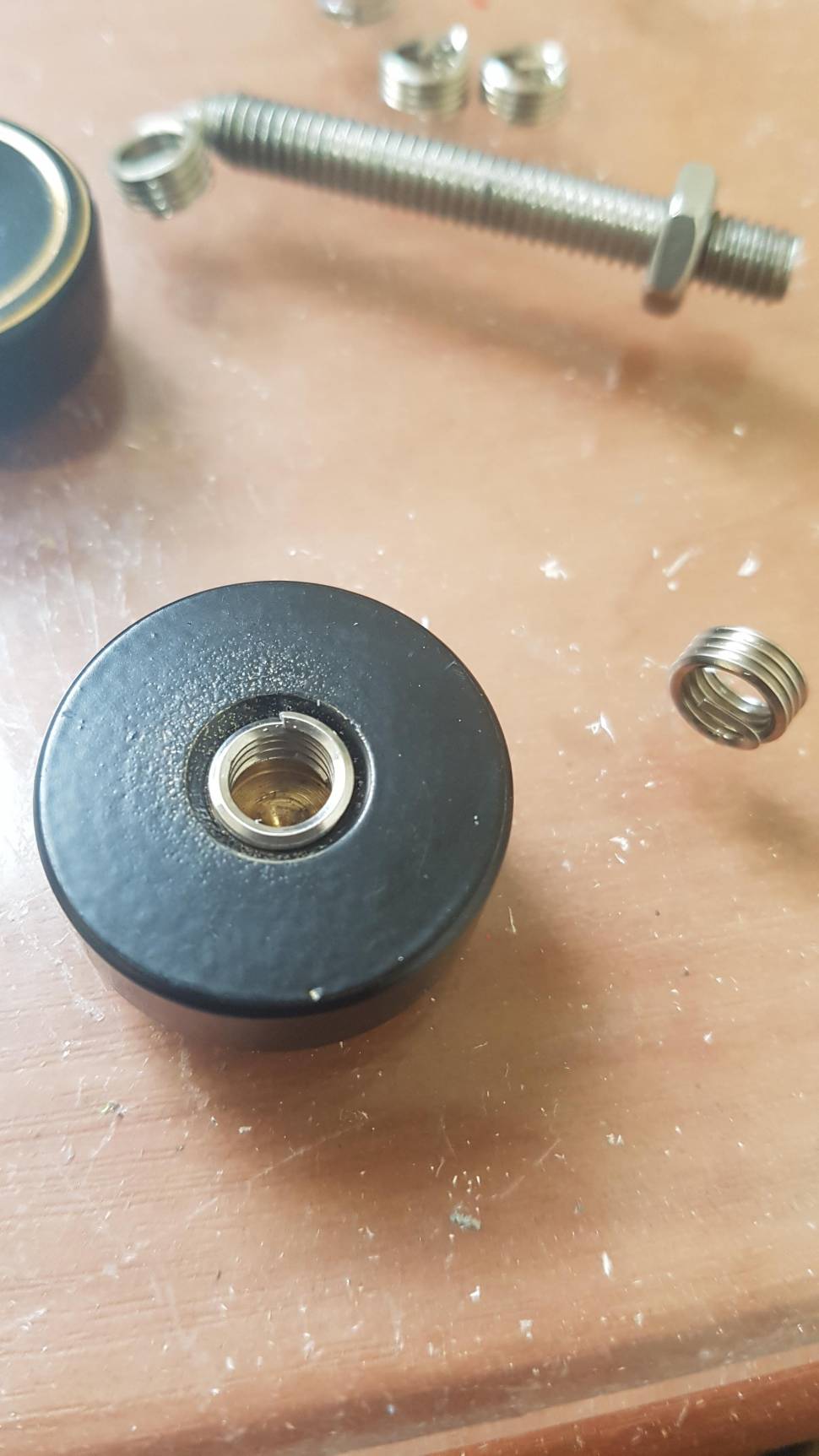

M8탭구멍에 외경M8 내경M6 사이즈의
헬리코일을 삽입합니다

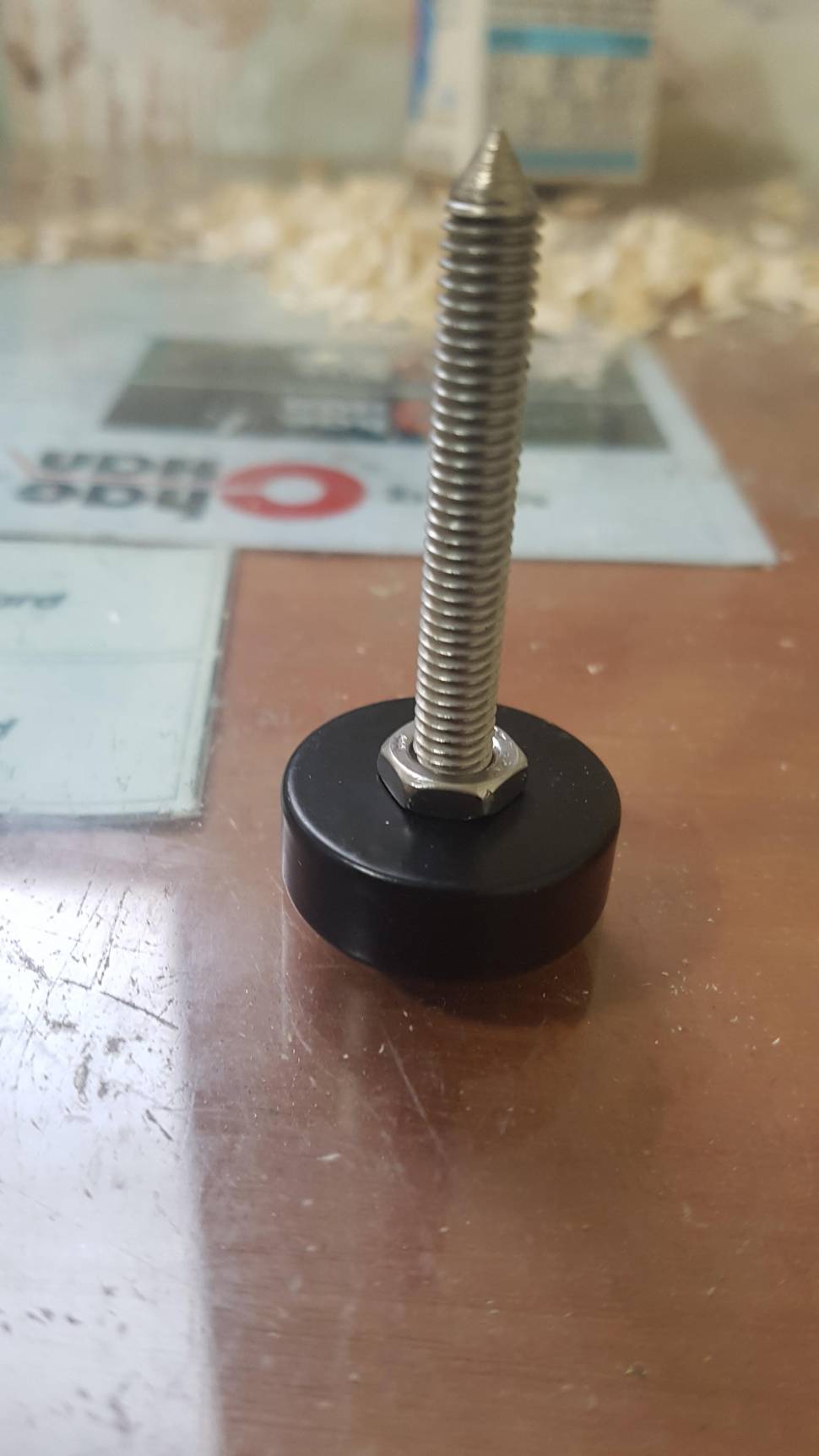

마지막으로 준비해놓은 M6스텐볼트를
삽입하고 얇은스텐너트로 꽉조아줍니다

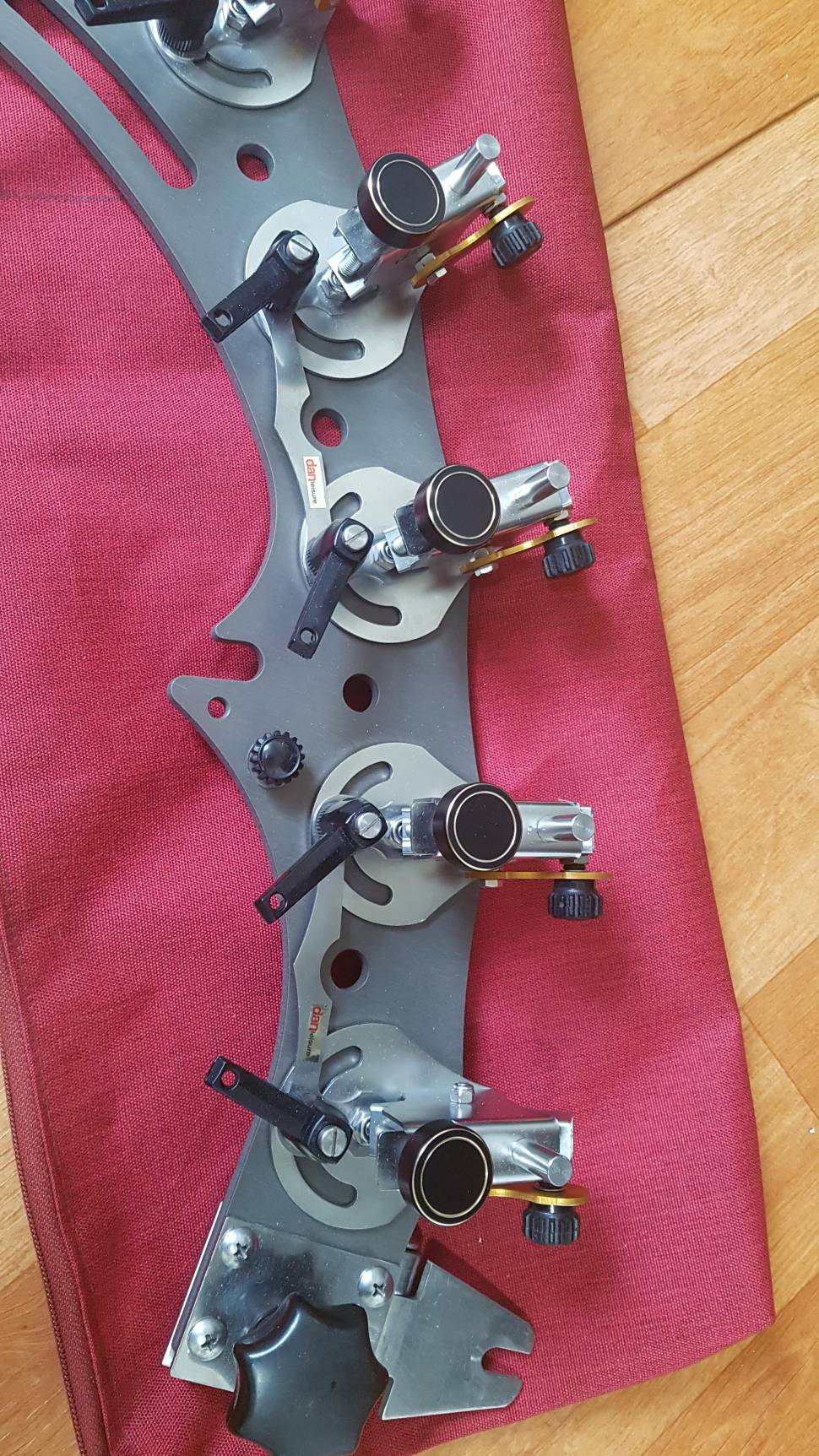

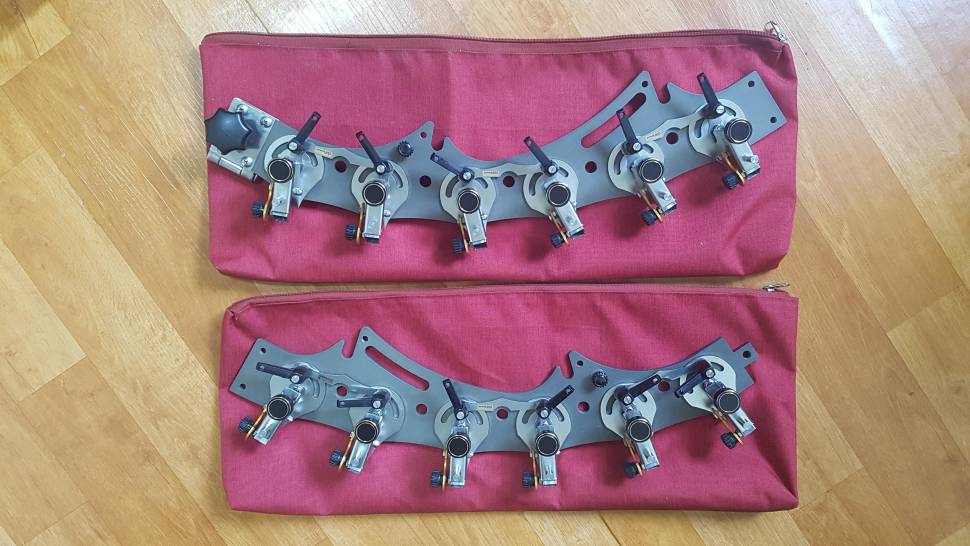

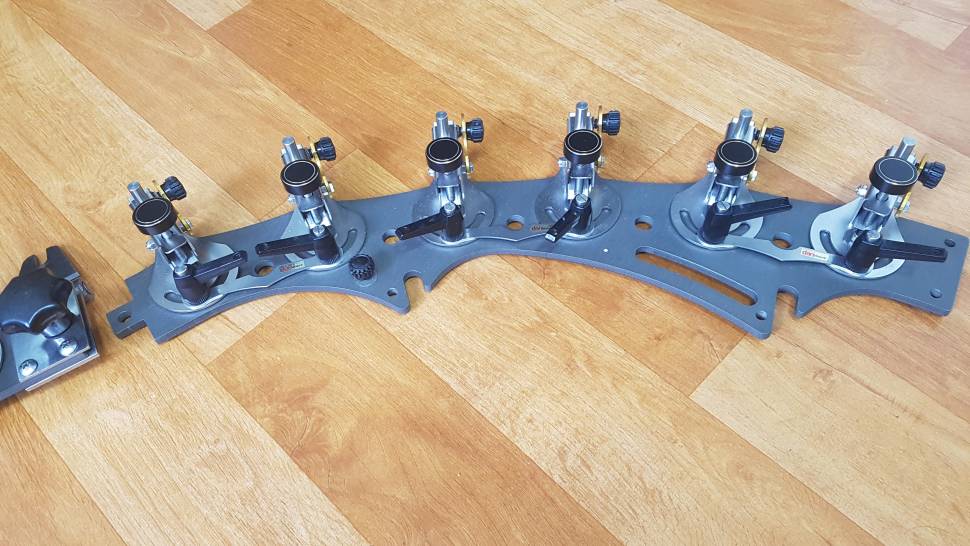

이제 받침틀 뭉치에 장착해봅니다


이리보고..


저리보고...
오!!!...이제 뽀대납니다

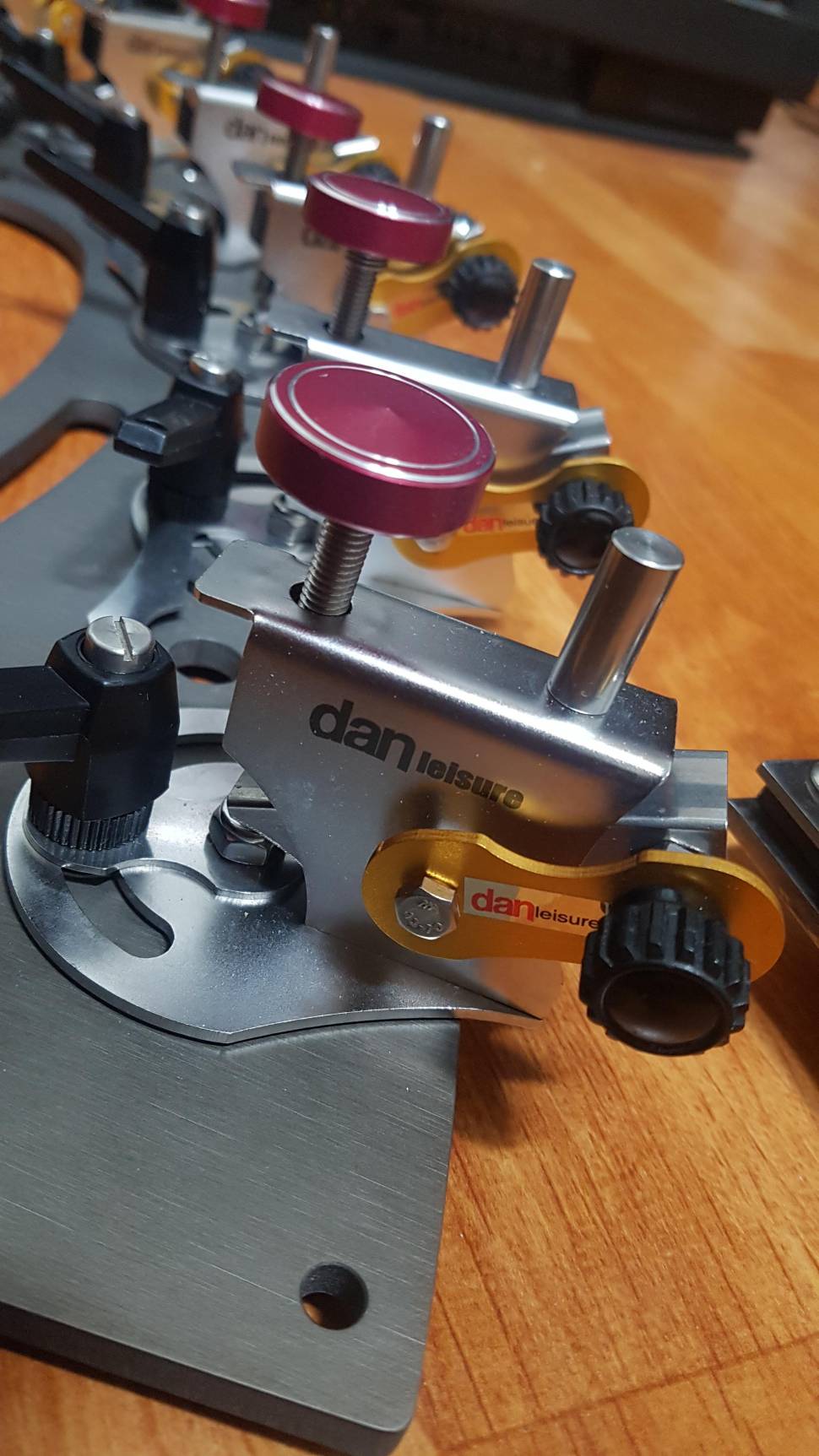

빨강색도 장착해보고..

두가지색깔 어떤걸로 장착할까..

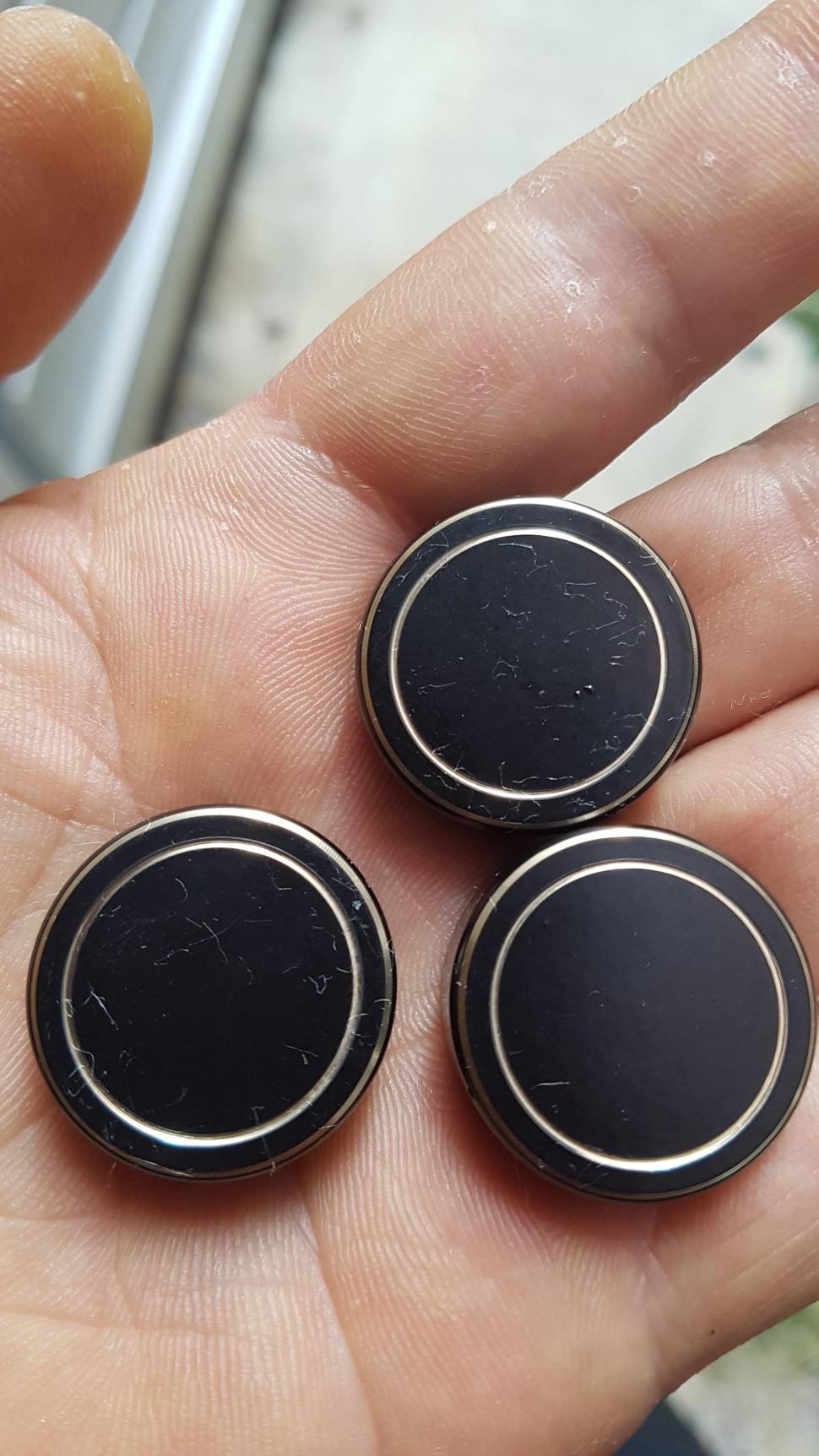

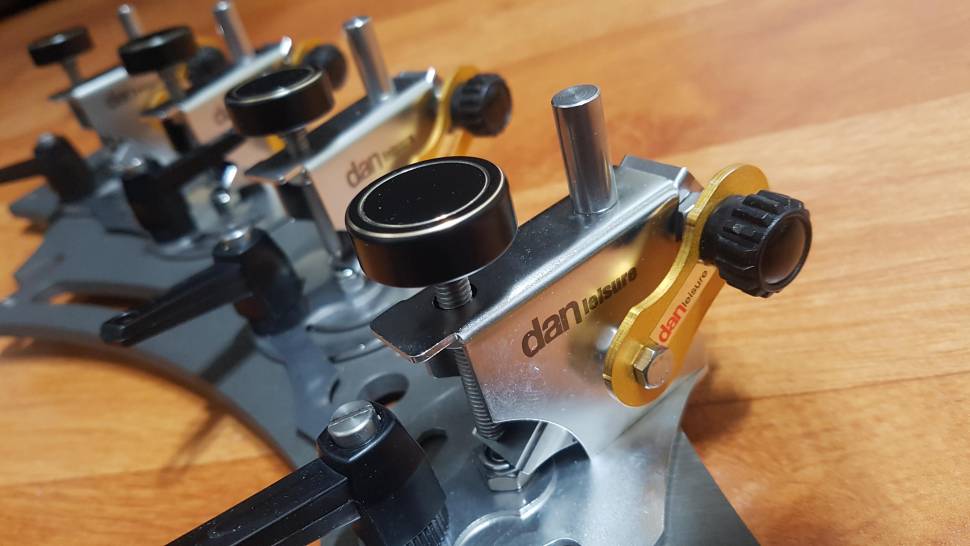

결국 고민끝에 검은색이 제눈에 훨씬
더좋아보여 검은색으로 결정합니다

중간에 직접 부품제작해보겠다고 헛짖만
하지않았다면 제작비가 12개 23000원이면
가능한걸 이제생각하니 바보같은짖이었읍니다

ㅎ 그래도 낚시못가는 비철엔 요런 장비손보는
소소한 재미로 또다른 낚시를 즐겨봤네요
글속에 제작과정 모두들어있으니
DIY해보실분 추천드립니다
다보상부에 선긋기는 일반적인방법으론
불가합니다
잘찾아보시면
이미 선이들어간제품도 있을겁니다
즐낚하세요~~~


덧붙입니다
다보가 탭이M8공용인줄알았는데
M6탭도 뒤늦게 찾아보니 많진않지만
있네요 ㅎㅎ
사이트명은 광고가될까봐 올리지 못합니다
인터넷발품 조금만파시면 찾을수있읍니다
혹 관심있으신분들 참조하세요
